BL 系列 400-6400 A

客戶價值

• 大幅節省安裝時間，彈性模組化設計，可拆解、重組、擴充，重複使用率高
• 安全性高，滿足防水、防塵、防火、耐燃等要求
• 依市場或客戶需求滿足不同標準，如IEC、CNS、GB等
• 大幅節省空間與重量

主要規格與功能

• 銅600-6400 A, 鋁400-5000 A
• 額定電壓1000V以下
• 使用環境 周溫 -20~50℃，每日平均35℃以下海拔2000公尺以下場所
• 型式3P3W或3P4W，50%G或100%G
• 匯流排直線段防護等級 IP68，插入段防護等級IP55
• 模組化設計，可拆解重組、擴充
• 本體樹脂模鑄一體成型，接頭採橋式可拆設計
• 安裝容易，有效的防呆設計，減少施工上之錯誤
• 設計及認證標準IEC61439-6

安全防護

• 防水防塵
  台達樹脂模鑄匯流排具有之全密閉式一體成型的設計結構，導體完全模鑄封灌於環氧樹脂複合材料結構中，環氧樹脂材料優異的接著密封特性，而使模鑄匯流排具備極佳的防水性能。適用於氣候因素及現場使用環境條件較嚴峻的場所
• 耐燃：IEC60331 750℃ 3小時
  滿足最新消防法規之要求，以確保萬一火災事故時能持續供應可靠之緊急電力，以降低或杜絕人員之傷亡及設備之擴大損壞，是用電安全上很重要的考量。耐燃IEC60331 750℃ 3小時，耐燃自熄性IEC60332
• 防震：0.8 g
  防震等級> 0.4 g = magnitude 7級。模擬實際建物結構進行防震試驗，包括鋼構、水平匯流排、垂直匯流排、匯流排彎頭、插入單元、吊架、彈簧架等，確保所有組件均可承受
• 防爆：Exm Ⅱ CNS3376/IEC60079
  接頭模鑄型適用於環境較嚴苛之防爆場所，瓦斯加氣站、煉油廠、海上鑽油平台、風力發電、隧道、採礦…等。
• 防撞：IK10

彈性靈活省成本

• 樹脂模鑄匯流排體積約為傳統電力電纜配線體積的30%
• 匯流排接頭採活動式連接模組，拆裝、擴充容易迅速。設計階段或使用階段之變更具彈性及最低之變更成本
• 插入單元搭配數種MCCB廠牌使用且可隨時活電作業增減變更負載，供電系統不須停電，節省時間及成本

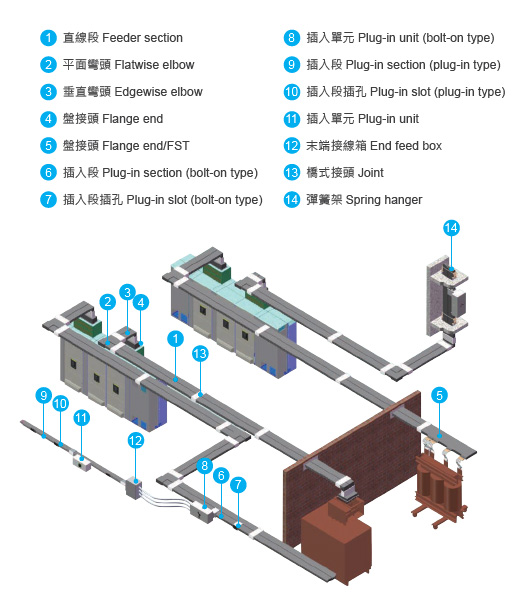

1. 匯流排
2. Copper (Model, Rating)
   ⦁ BLC06, 600A
   ⦁ BLC08, 800A
   ⦁ BLC10, 1000A
   ⦁ BLC12, 1200A
   ⦁ BLC16, 1600A
   ⦁ BLC20, 2000A
   ⦁ BLC25, 2500A
   ⦁ BLC32, 3200A
   ⦁ BLC40, 4000A
   ⦁ BLC50, 5000A
   ⦁ BLC64, 6400A
3. Copper-FR (Model, Rating)
   ⦁ BLC06-FR, 600A
   ⦁ BLC08-FR, 800A
   ⦁ BLC10-FR, 1000A
   ⦁ BLC12-FR, 1200A
   ⦁ BLC16-FR, 1600A
   ⦁ BLC20-FR, 2000A
   ⦁ BLC25-FR, 2500A
   ⦁ BLC32-FR, 3200A
   ⦁ BLC40-FR, 4000A
   ⦁ BLC50-FR, 5000A
   ⦁ BLC64-FR, 6400A
4. Aluminum (Model, Rating)
   ⦁ BLA04, 400A
   ⦁ BLA06, 600A
   ⦁ BLA08, 800A
   ⦁ BLA10, 1000A
   ⦁ BLA12, 1200A
   ⦁ BLA15, 1500A
   ⦁ BLA16, 1600A
   ⦁ BLA20, 2000A
   ⦁ BLA25, 2500A
   ⦁ BLA32, 3200A
   ⦁ BLA40, 4000A
   ⦁ BLA50, 5000A
5. Rated voltage: 1000V
6. Frequency: 50/60 Hz
7. Conductor:
   Copper purity: 99.9%, conductivity: 99.9% IACS
   Aluminum purity: 98.0%, conductivity: 56.0% IACS
8. Conductor plating: Tin plating
9. Insulation material: Epoxy cast resin
10. Insulation class: Class F (155℃)
11. Fire Protection
    - Fire-resistant IEC60331 750°C 3 hrs; IEC60332
    - Fireproof CNS12514 840°C 30 mins (Special made-C)
12. Ingress Protection rating: IP68
13. Earthquake Test: 0.8 g [magnitude >7]
14. Explosive-symbol: ExmⅡ [Cast resin Joint]
15. Mechanical Impact: IK10
16. Color: RAL7043

17. ---

18. 插入單元
19. Contact Design: Plug-in type/Bolt-on type
20. Pole: 1P/2P/3P/4P
21. Max. Rating
    - Plug-in type 630A
    - Bolt-on type 2000A
22. MCCB Brands: Mitsubishi, Fuji, GE, Schneider (MG), or Customer specified
23. Protection Rating: IP42/IP55 (Optional)
24. Panel Coating: Powder coated paint
25. Coating Thickness:
    - Indoor 40μm
    - outdoor 50μm
26. Color: RAL7047/RAL7043

27. ---

28. General Data
29. Standards: IEC61439-6
30. Ambient Temperature: Avg.35°C, -20 to 50°C
31. Altitude: Below 2,000 m from sea level
