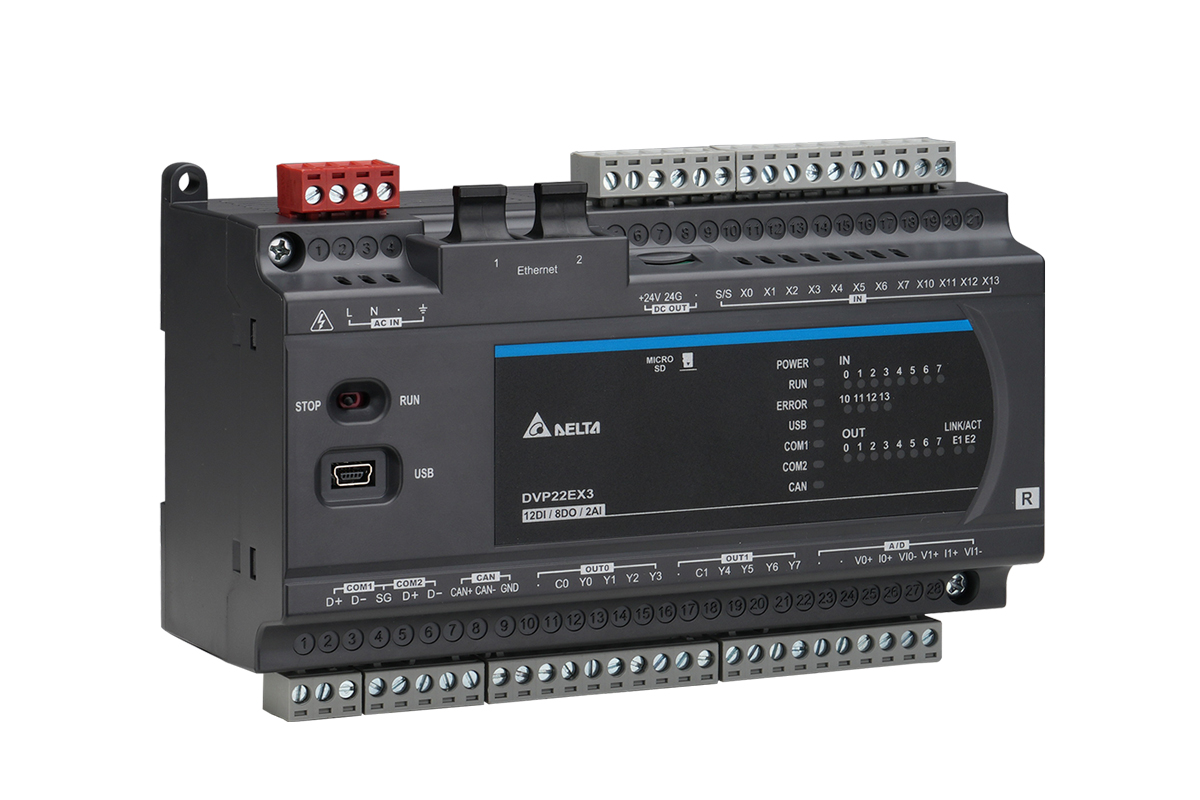

DVP-EX3系列

為滿足應用市場對多功能可程式控制器的需求，台達 DVP 第三代控制器 EX3 系列採用 AS 系列 32 位元處理器，提供友善且資安強化的程式編輯軟體選項、內建類比 I/O、與多樣通訊接口。與前代產品 DVP-EX2 相比，DVP-EX3 升級運算能力、程式容量，以及擴充整合能力。


產品介紹

產品特色

• 運算能力再提升：採用 AS 系列高速處理器，基本指令速度最快可達 25 ns
• 程式容量加大：64K steps
• 最大 I/O 點數增加：支援最大 256 點
• 採用新編程軟體：導入 DIADesigner 軟體，強化資安，整合性更高
• 內建 2 組 RS-485 通訊口、類比 I/O、Micro SD 卡介面
• 支援 EtherNet/IP (Scanner/Adapter)、 MODBUS TCP、CANopen DS301

應用領域

伺服定位控制、裁料機 (高速伺服控制)、X-Y 伺服機械手臂、伺服控制夾取物料應用、光電、半導體、紡織、 HVAC 空調系統

技術規格

	EX3
軟體	ISPSoft, DIADesigner
指令速度	25 ns (AS core)
程式容量	64K steps
內建	100 ~ 240 VAC 電源供應 CPU 模組，Ethernet通訊口 x 2 (具 Switch 功能)、RS-485 通訊口 x 1、USB通訊口 x 1、CAN 通訊口 x 1、Micro SD 卡介面，以及 22 / 28 / 36 點 I/O，採用脫落式端子
總線類型與最大軸數	- CANOpen DS301通訊，最多控制 64 台從站 - 搭配台達產品，可控制 8 軸伺服與 8 台變頻器
最大 I/O 總數	256 (最多 8 台特殊擴充模組)
主機 I/O 點數	22: 12DI + 8DO + 2AI 28: 4 差動 DI + 8DI + 4 差動 DO + 8DO + 2AI + 2AO 36: 16DI + 16DO + 2AI + 2AO
型號	DVP22EX300T (NPN output) DVP22EX300R (Relay output) DVP28EX300MT (NPN output) DVP36EX300T (NPN output) DVP36EX300R (Relay output)
