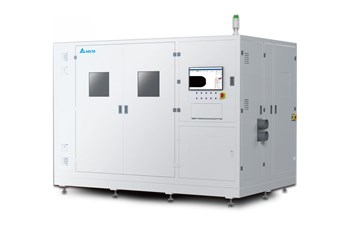

晶圓磨邊機

台達晶圓磨邊機,提供雙工位研磨載台,上下料的同時可進行研磨工藝,亦具備砂輪快拆功能,更換砂輪輕鬆快速,大幅提升產線效率及設備稼動率。

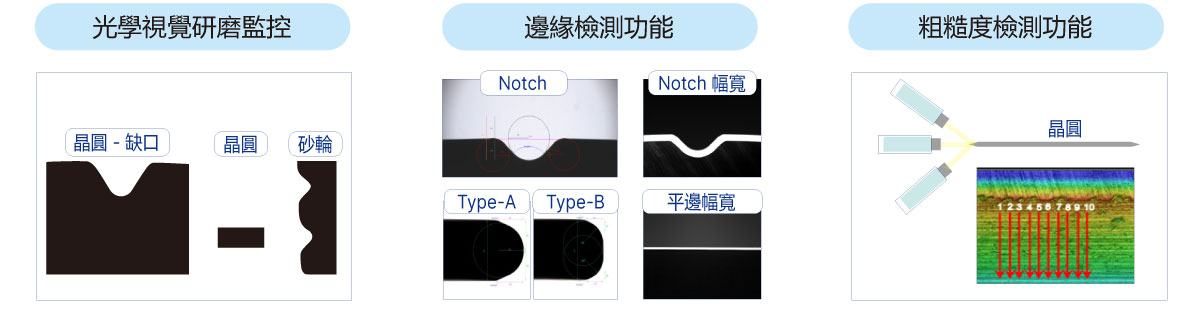

搭載獨家開發光學監控系統,檢視研磨前晶圓與砂輪接觸對位點,精準提高研磨效率及品質,並可整合輪廓儀量測模組、粗糙度及邊緣 AOI 模組,實現一機即完成製程加檢測的解決方案。

型號:
DWEG-3012-4

產品介紹

產品特色
  • 雙工位高精度研磨載台
  • 高精度雷射定位系統
  • 非接觸雷射測厚度 ,可選配台達輪廓儀並配置粗糙度/邊緣檢測AOI模組
  • 提供 4 座卡匣輸入多種尺寸晶片(需替換晶片載台)
  • 提供穩定安全機制與友善研磨介面輸入

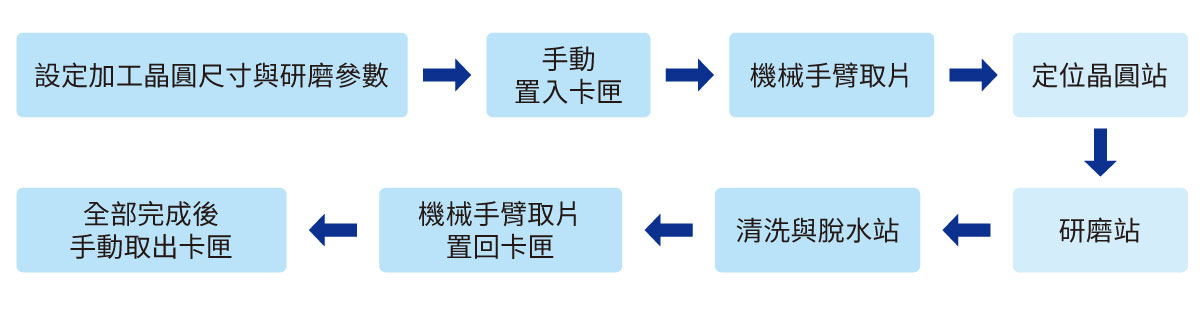

動作流程





應用領域

半導體晶圓磨編製程





技術規格
型號 DWEG-3012-4
產品尺寸 12 inch
加工產品數/次 1 pcs
速度 視研磨速度參數而定
I/O信號介面 Yes
通訊信號介面 Ethernet / 網路
控制器 PC-Based
操作介面 觸控螢幕
機架尺寸 約 3,000 x 2,000 x 2,400 mm
重量 約3,000 kg
氣源氣壓 0.5 ~ 0.7 MPa
電源電壓 220 VAC,40A
產品進出方式 卡匣 Cassette
