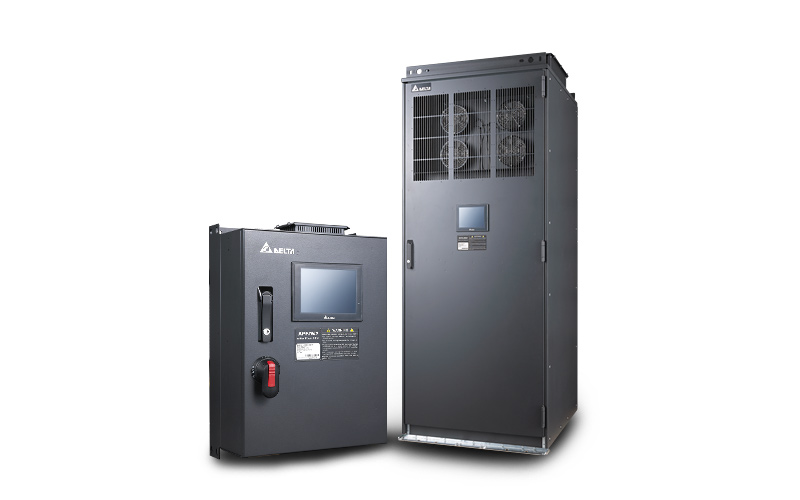

APF2000系列

現代化的用電設備應用在工業、商業越來越多,各式各樣的自動化設備在給人們帶來高效率生產和便利生活的同時,也帶來電網的諧波污染問題。電源品質是影響用電效率的主要關鍵,使用整流三相與非線性三相在當今各領域所占的比例已相當高,而用戶端電能品質問題除了供電電壓幅度、頻率外,因為用電設備整流導致的電流或電壓波形畸變、無功波動及三相不平衡等也成為了威脅用電可靠性以及電能利用率的重要因素。因此電源治理是為了適應當今新的用電設備特性和新的電能品質問題,需要對用戶電網環境中的諧波、無功、三相不平衡以及衍生出的多種電能品質問題和現象進行有針對性的治理,達到降低能源損失及設備維護成本。

利用台達工業自動化領域的核心技術,採用高規格32位元的數位微處理器推出主動式濾波器APF2000可以消除各種不同的諧波,減少因為諧波所導致的不必要電力消耗與熱能產生。即時改善電力品質、高規格的觸碰全彩操作介面、輕巧體積設計,降低客戶能源損失及設備維護成本,提高客戶價值。

產品介紹

產品特色



主動式濾波器是一種利用即時監控三相電流與生成補償電流反饋技術的大功率電力電子裝置,並聯接入電網,透過電流互感器即時檢測三相電流波形,得到需要補償的諧波電流成分與無功成分,再由主動式濾波器產生反向電流成分輸入供電系統,實現濾除諧波的功能,此外還可依據實際電流相位,補償相位超前或落後的無功電流,用於改善電網功率因素與補償無功。



應用領域



  • 冶金、石化行業:整流器、換流器、軋機、電弧爐、中頻爐、變頻器
  • 化工、電解行業:整流、電石爐、電焊、變頻器
  • 機械行業:整流、軋機、變頻器、電弧設備
  • 金屬製品、造紙業、塑料加工、針織行業:整流、軋機、變頻器、電弧爐、電爐
  • 交通行業:電氣機車、電車、地鐵的整流、變頻器
  • 汽車製造行業:焊接設備、電泳(油漆)設備、電瓶充電設備、變頻器
  • 電信、醫療及樓宇行業:機站服務器、EPS 、UPE 、逆變設備、充電設備、變頻器等
技術規格
  1. 優異的濾波特性,諧波綜合補償率達到90%
  2. 智慧多元化的補償方式,可選擇單一補償諧波、單一功因補償或全補償模式
  3. 先進的模塊化設計,安全、可靠、節能人力
  4. 高速網路建置與遠程監控,提供多樣通訊網路及現場總線選配卡
  5. 多樣化的擴充介面,支援RS-232 / RS-485、USB隨身碟及乙太網路
