若想要使用外部位置觸發歷史緩衝區的數值紀錄,該如何設定?

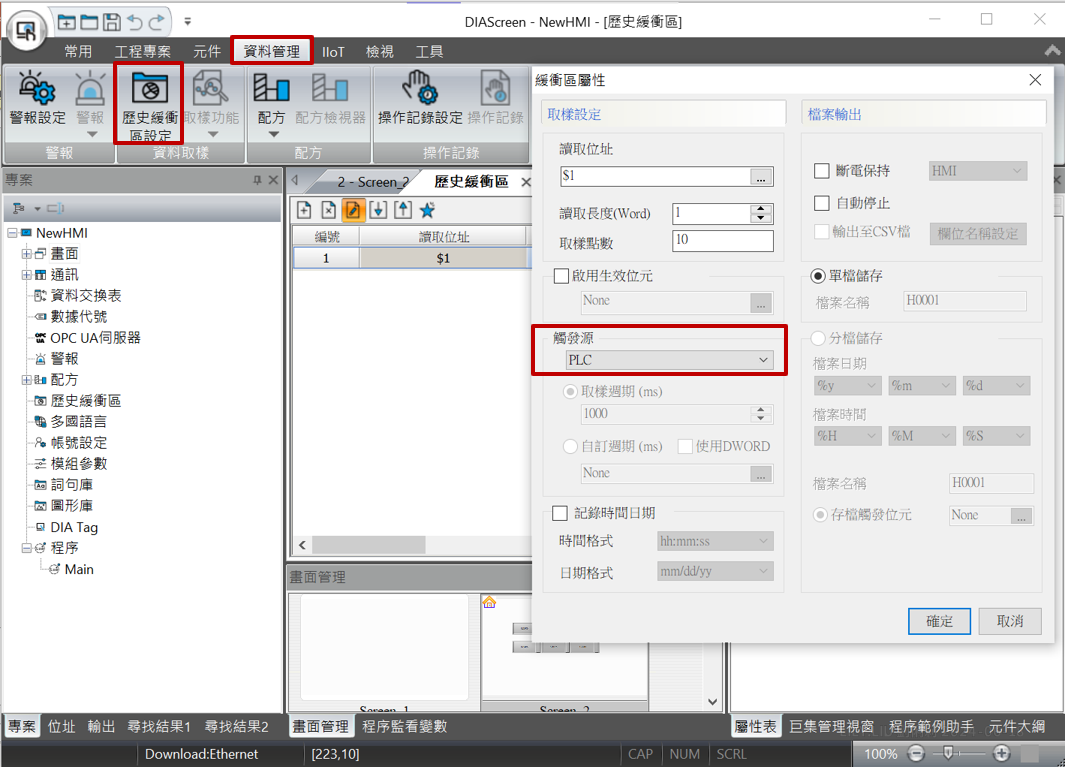

首先,點選資料管理 → 歷史緩衝區設定 → 觸發源 → 選擇 PLC (可參考圖一)。

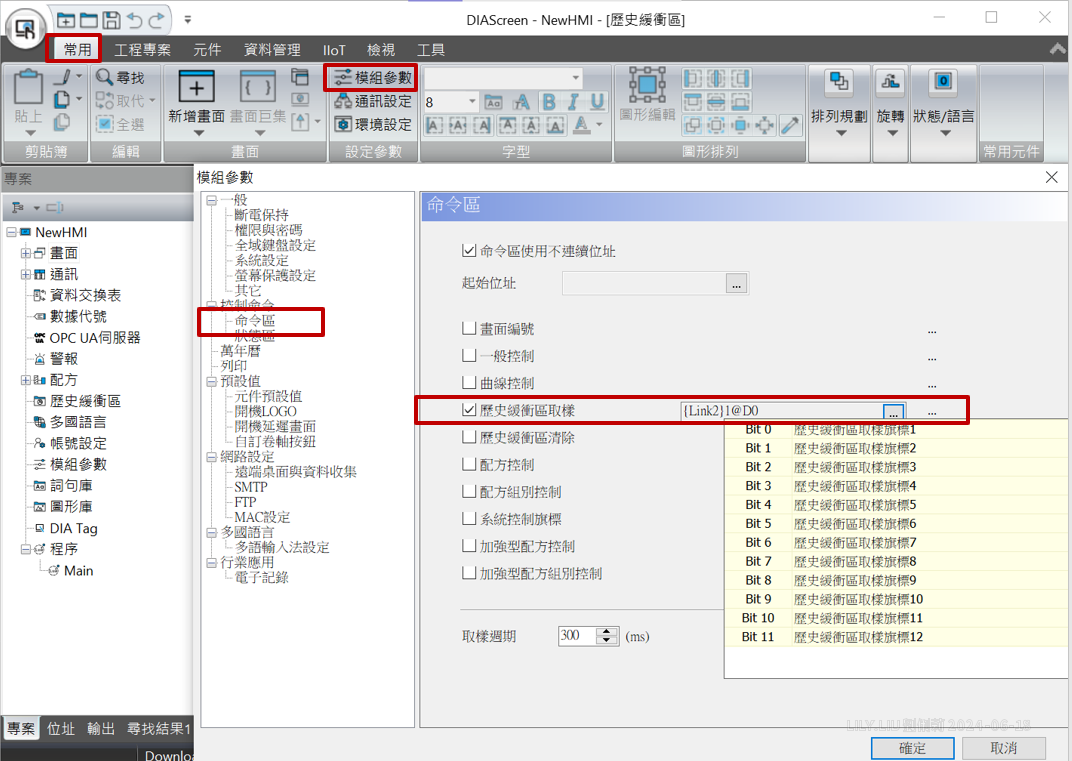

接著,點選常用 → 模組參數 → 在命令區勾選 歷史緩衝區取樣 → 設定欲觸發的暫存器地址,此處以 PLC D0 暫存器為示範 (可參考圖二)。

當 D0 暫存器的 Bit0 為 1 時,編號 1 的歷史緩衝區將進行取樣。


圖一




圖二
