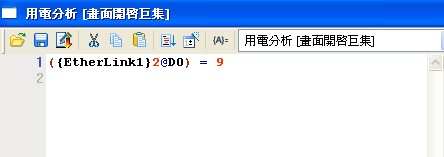

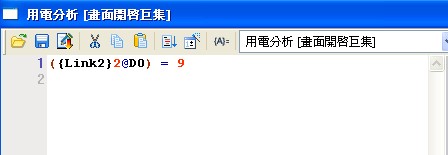

控制系統架構如下，兩台人機控制一台PLC，PLC與HMI 1透過RS232進行通訊，HMI 2則藉由乙太網路的DVPEN01模組與PLC作資料交換，兩台人機的命令區(控制區)皆由PLC的同一段資料暫存器D指定，兩人機的畫面不相同，若兩台人機要同步換頁，不管是由HMI 1操作或由HMI 2操作，可以利用畫面開啟巨集來將數值寫入給PLC資料暫存器D，即可完成。 HMI 1畫面開啟巨集 HMI 2畫面開啟巨集
