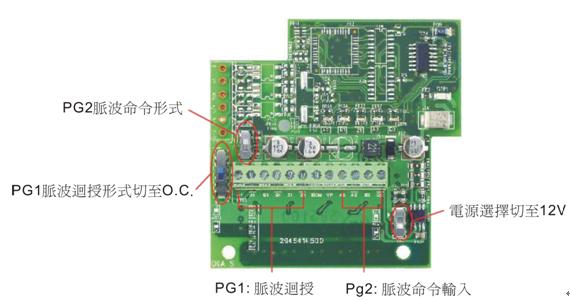

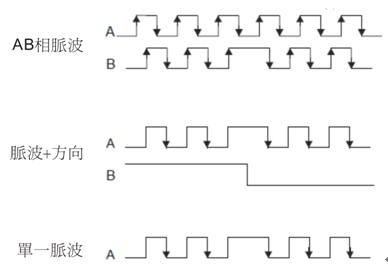

在硬體上需加裝PG卡，在PG卡上的開關設置編碼器為Open-Collector或是Line-Driver型式，並設置正確的電壓大小。在參數上，設定編碼器每轉的脈波數及輸入脈波型式。以台達VFD-VE系列變頻器為例，選用EMV-PG01X的PG卡，且編碼器一圈有1024個脈波，為Open-Collector 12V型，此時，PG卡需設置(如下圖) 在參數設定方面，需設定參數10-00每轉脈波數為1024。另外，在設定10-01之前，需先確定該編碼器的脈波型式為AB相、脈波加方向或單一脈波，再加以設定。 之後只要將參數00-04設為7，就可以在使用者顯示的內容看到馬達實際由編碼器回授的轉速。
