H Type

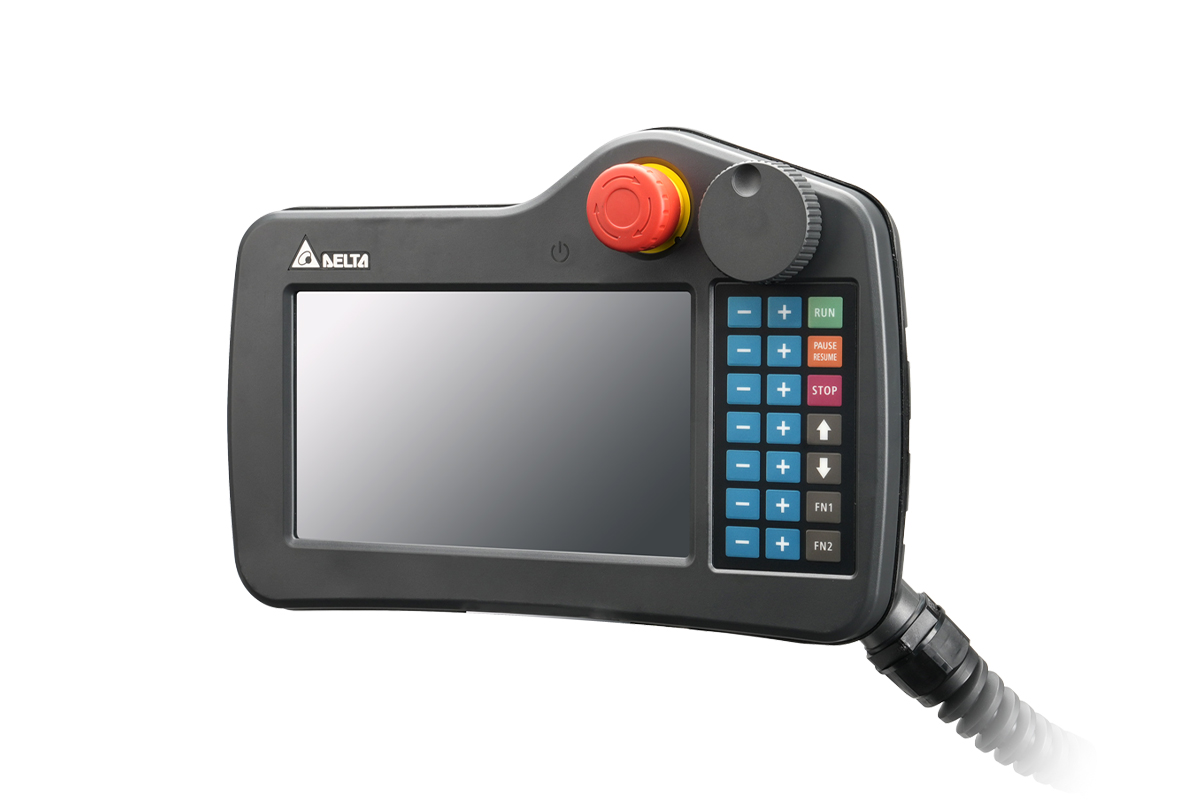

手持人機介面 H Type 採用輕量化手持設計，可選擇支援串列通訊埠 (RS-422 / 485) 或 Ethernet 通訊機種。滿足機器手臂等各類運動平台的教導需求。

型錄下載 常見問題

產品介紹

產品特色

• 高性能 CPU：Cortex-A8
• 高度整合設計：內建 Ethernet 或串列通訊埠、USB Slave、SD / SDHC 卡槽等介面
• 多功能配件：緊急停止按鈕、三段式操作按鈕、手搖輪 (可選配)
• 安全隔離防護：電源隔離、串列通訊埠隔離、乙太網隔離
• 安規認證：CE

應用領域

包裝、紡織、木工、橡塑等各式機台設備


技術規格

	DOP-107HS4xx	DOP-107HE4x	DOP-107HE4xxZM	DOP-107HE47xZD
面板尺寸	7" TFT
解析度 (Pixels)	800 x 480
顏色	16-bit
CPU	Cortex-A8 800 MHz
ROM	256 MB
RAM	256 MB
Ethernet	N/A	1 Port, 10 / 100 Mbps 自動偵測
串列通訊埠	RS-422 / RS-485	N/A
USB	1 Slave
SD	SD / SDHC
緊急停止按鈕	B 接點 x 2		A 接點 x 1 / B 接點 x 2
	額定電壓：< DC 30V 最大額定電流：1A 最小適用負載：DC 5V / 1 mA 適用規格：IEC60947-5-1, EN60947-5-1, IEC60947-5-5, EN60947-5-5, UL 508, CSA C22.2 No.14, GB 14085.5
三段式操作按鈕	A 接點 x 1
	額定電壓：< DC 30V；最大額定電流：700 mA 最小適用負載：DC 3V / 5 mA 適用規格：EN/IEC60947-5-8, IEC60947-5-1, EN60947-5-1, JIS C8201-5-1, UL508, CSA C22.2 NO. 14 用途規格：ISO12100-1和-2/EN12100-1和-2, IEC60204-1/EN60204-1, ISO11161/prEN11161, ISO10218/EN775, ANSI/RIA R15.06, ANSI B11.19
手搖輪	DOP-107HE42x, DOP-107HS42x, DOP-107HE42xZM 不支援手搖輪功能 額定電壓：< DC 24V 解析度：50(P/R) 輸出波形：方波；輸出相位：A, B A, B 相位差：90° ± 45° 最大頻率響應：200 Hz
輔助件	15 Function Keys			21 Function Keys
安規認證	CE
操作溫度	0 ~ 40°C
儲存溫度	-1 ~ 60°C
