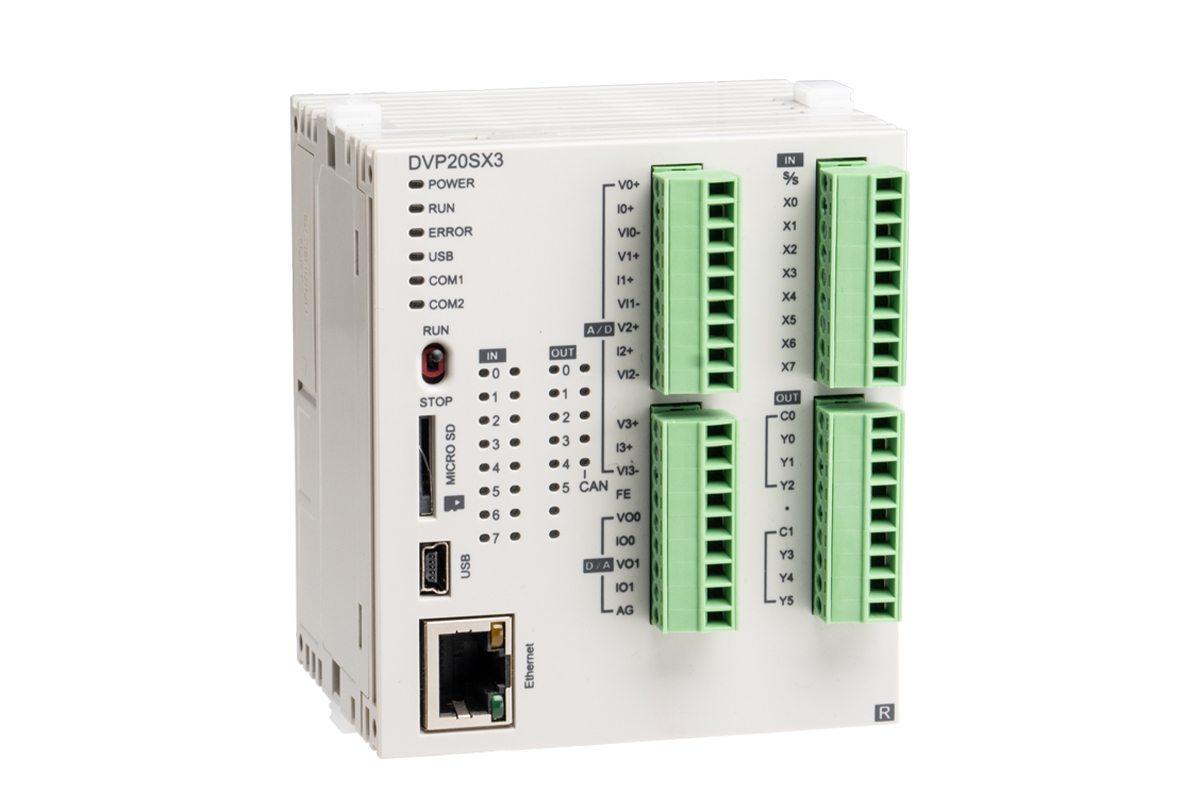

DVP-SX3系列

呼應市場對高附加價值、緊湊型機台的需求，台達 DVP 第三代控制器 SX3 系列採用 AS 系列 32 位元處理器，內建友善軟體編輯介面、類比 I/O、多樣通訊接口。相較第二代 DVP-SX2 ，DVP-SX3 系列升級運算能力，加大程式容量，強化資安且更易於擴充與整合。

產品介紹

產品特色

• 運算能力再提升：採用 AS 系列高速處理器，基本指令速度最快可達 25 ns
• 程式容量加大：64K steps
• 最大 I/O 點數增加：支援最大 248 點輸入與 246 點輸出 (兩側皆可安裝最多 8 台擴充模組)
• 採用新編程軟體：導入 DIADesigner 軟體，強化資安，整合性更高
• 內建 2 組 RS-485 通訊口、類比 I/O、Micro SD 卡介面
• 支援 EtherNet/IP (Scanner/Adapter)、 MODBUS TCP、CANopen DS301

​​​​​​

應用領域

伺服定位控制、裁料機 (高速伺服控制)、X-Y 伺服機械手臂、伺服控制夾取物料應用、光電、半導體、紡織、 HVAC 空調系統

技術規格

	SX3
軟體	DIADesigner
指令速度	25 ns (AS core)
程式容量	64K steps
內建	24VDC 電源供應 CPU 模組，Ethernet 通訊口 x 1、 RS-485 通訊口 x 2、USB 通訊口 x 1、CAN 通訊口 x 1、Micro SD 卡介面，以及 20 點 I/O，採用脫落式端子
總線類型與最大軸數	- CANOpen DS301通訊，最多控制 64 台從站 - 搭配台達產品，可控制 8 軸伺服與 8 台變頻器
最大 I/O 總數	248 點輸入與 246 點輸出 (兩側皆可安裝最多 8 台擴充模組)
主機 I/O 點數	20: 8DI + 6DO + 2AO + 4AI
型號	DVP20SX311T (NPN output) DVP20SX311R (Relay output) DVP20SX311S (PNP output)
