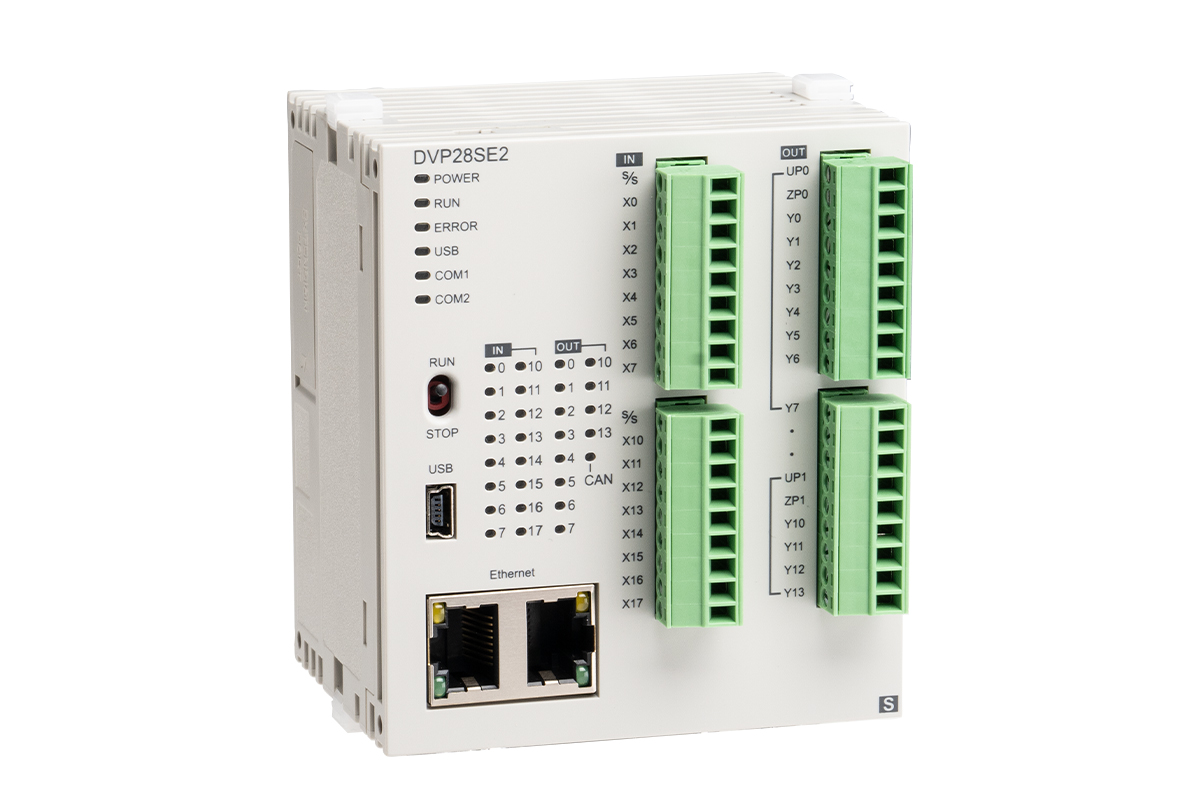

DVP-SE2系列

DVP-SE 第二代控制器,DVP-SE2 系列為方便使用者組成區域網路,推出雙網口內建交換機 (Switch) 功能,可配置鏈狀 (Daisy Chain) 拓樸,簡化網路配線,並將目前 SE 平台進行硬體與功能升級。

相較第一代 DVP-SE,DVP-SE2 系列程式執行速度再升級,持續提高小型 PLC 市佔率,特別是廣泛採用 DVP Slim 系列的歐美等地區。

產品介紹

產品特色
  • 優異效能 : CPU 採用高速 32 位元處理器,整體 PLC 程式執行速度約比 DVP-SE 主機快 1 倍。內建高速計數器最多 3 組,每組最高可輸入 100 kHz,以及最多 4 軸 (或 8 點) 高速 100 kHz 定位輸出
  • 最大 I/O 點數增加:512 數位 I/O 點以及 8 台右側特殊模組與 8 台左側高速特殊模組
  • 程式容量加大:64k steps,資料記憶體區塊 (一般暫存器:12k;檔案暫存器:8k)
  • 支援 IL、LD、SFC
  • 提供標準 USB 2.0 介面:減少程式上下載、監控、硬體調試時間
  • 內建 CAN 通訊口:支援台達專屬驅動通訊模式 (可控制 8 軸伺服與 8 台變頻器),以及 CANopen DS30 通訊協定 (最大 64 從站)
  • 內建 10/100 M 高速乙太網通訊介面。雙網口內建交換機 (Switch) 功能和雙 IP 模式,不須額外交換機即可配置鏈狀 (Daisy Chain)拓樸
  • 乙太網口支援、Webpage、Modbus TCP Client/Server、Ethernet/IP Adapter、TCP/UDP Socket 等功能


應用領域

遠端監控、產線自動化、樓宇自動化、印刷機、容器填注機 (配方應用)


技術規格
   SE2
軟體 ISPSoft V3.20 以上
指令速度 0.35 us (LD) ; 1.29 us (MOV)
程式容量 64k steps
內建 24 VDC 電源供應 CPU 模組,Ethernet x 2 (switch) 、 RS-485 x 2、USB 與 CAN 通訊口、Micro SD 卡介面以及 28 點 I/O (16DI + 12DO),採用脫落式端子
最大 I/O 總數 512 (包含主機內建 28 I/O 右側: 最多 8 台 ; 左側: 最多 8 台)
主機點數 28: 16DI + 12DO
型號 DVP28SE211T (NPN output)
DVP28SE211S (PNP output)

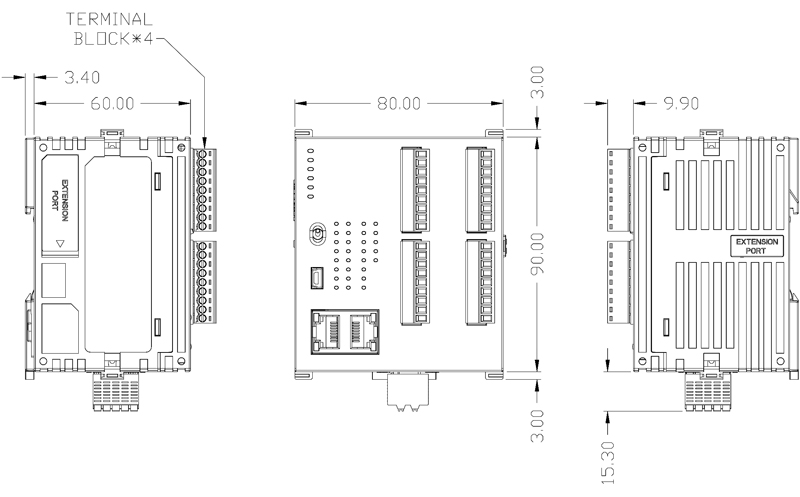

尺寸圖

更多尺寸圖,請至下載中心

DVP28SE2


(單位: mm)



適用機種 PDF
點圖下載
2D-CAD
點圖下載
3D-CAD
點圖下載
DVP28SE211ST/S
