AX-5系列耦合器

產品介紹

產品特色
支援 EtherCAT 和 PROFINET 遠端模組 (也適用第三方控制器)


應用領域
工業機器人、木工、印刷、包裝、電子等行業


技術規格
   AX-5 Coupler
通訊協議 EtherCAT PROFINET
外部連接端子 免螺絲式接線端子(16 端子)
輸入電壓 / 功率
(Unit Power)
24 VDC (-15% ~ 20%) / 16 W 24 VDC (-15% ~ 20%) / 20 W
輸入電壓 / 功率
(I/O Power)
24 VDC (-15% ~ 20%) / 240 W 以下,依外部電源輸出能力
最大供電量
(Unit Power)
2 A (10 W)
最大供電量
(I/O Power)
10A (240 W) 以下,依外部電源輸出能力
脫落式端子
電流容量
5 A 以下 / 端子
模組
最大耗電量
(UV / UG)
50 mA (1.2 W) 200 mA (4.8 W)
型號 AX-500CEC00-0A AX-500CPN00-0A

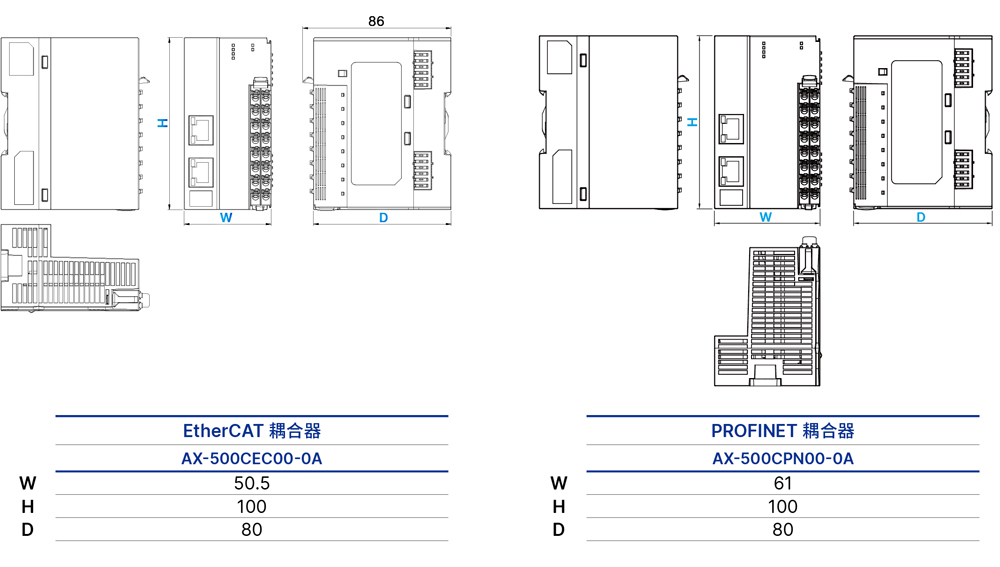

尺寸圖

更多尺寸圖,請至下載中心

耦合器
(單位:mm)



適用機種 PDF
點圖下載
2D-CAD
點圖下載
3D-CAD
點圖下載
AX-500CEC00-0A
AX-500CPN00-0A
