AX-5系列標準型 CPU

AX-5 系列採用四核心處理器,滿足產線精準軸控需求,並支援 EtherNet/IP、PROFINET、EtherCAT 等工業網路通訊協議及第三方 Wi-Fi 和藍牙,便利串接不同產線資訊到生產管理系統。100 Mbps EtherCAT 總線設計及 Hot Connect 功能,確保 I/O 即時更新和快速機台配置。獨立的 I/O 電源可簡化配線,帶來高度穩定的系統運作和 I/O 模組彈性擴充。適用於工業機器人、木工、印刷、包裝、電子等行業。

產品介紹

產品特色
支援 EtherCAT 和 DIADesigner-AX 編輯軟體,提供高速 I/O 總線及物聯網應用

  • 採用四核心處理器,兼顧運動控制與通訊效能
  • 提供多種軸數選擇的 EtherCAT 運動控制
  • 基本指令的最短執行時間為 1 ns;最短同步時間可達 32 軸 / 1 ms
  • 支援新一代 AX-5 系列超薄型電源、數位 I/O、類比 I/O 和溫度擴充模組
  • 採用 100 Mbps EtherCAT 高速 I/O 系統總線
  • 內建 EtherCAT、CANopen、PROFINET、Modbus、EtherNet/IP、OPCUA Server、MQTT、FTP 等通訊協議
  • 提供 USB Type A 介面,可擴充連接第三方 Wi-Fi 或藍牙適配器
  • 符合 IEC 61131-3 規範的 SoftPLC 及 SoftMotion 開發環境


應用領域
工業機器人、木工、印刷、包裝、電子等行業


技術規格
   AX-5
軟體 DIADesigner-AX
指令速度 1 ns (LD) ; 7 ns (LREAL)
程式容量 64 MB
內建 Ethernet x 2 (獨立IP)、CANopen x 1、EtherCAT x 1、
RS-485 x 1、RS-232 x 1、USB-Type A x 1、USB-Type Cx1、
Micro SD 卡介面 (SDXC,64 GB max/UHS-I)
最大
擴充模組數量
4,096
主機
內建I/O點數
12DI (80KHz) + 4 DO (80KHz)
Pulse Out 軸
(Max.)
2
直線補間控制
(Max.)
6
圓弧補間控制
(Max.)
2
螺旋捕間控制
(Max.)
3
型號 AX-516EB0MB1T/P (Max. 32軸,同步時間:16軸@1ms)
AX-532EB0MB1T/P (Max. 64軸,同步時間:32軸@1ms)
AX-564EB0MB1T/P (Max. 128軸,同步時間:64軸@2ms)
AX-564ELB0MB1T/P (Max. 80軸,,同步時間:8軸@0.5ms)

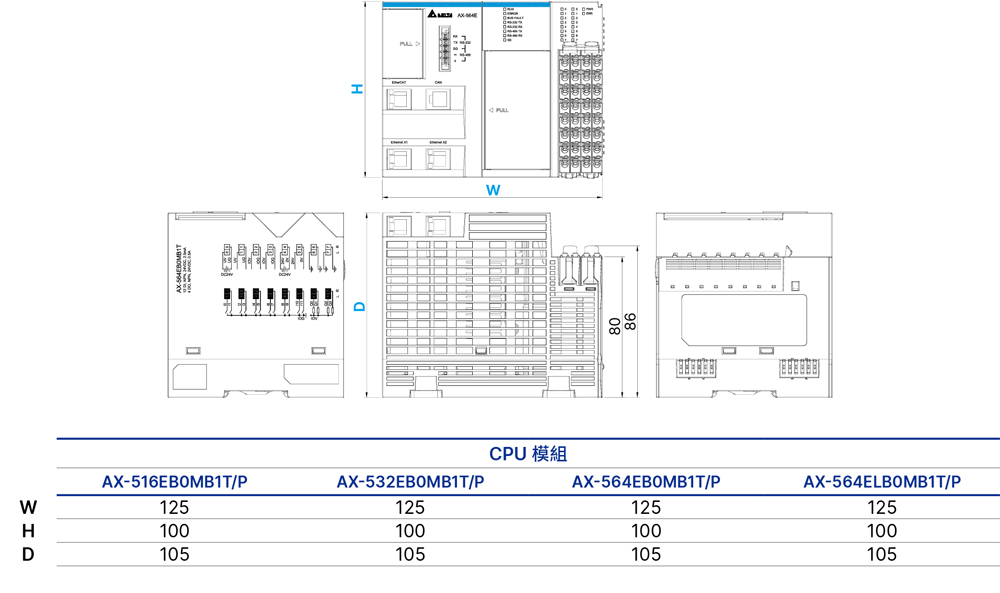

尺寸圖

更多尺寸圖,請至下載中心

CPU 模組
(單位:mm)



適用機種 PDF
點圖下載
2D-CAD
點圖下載
3D-CAD
點圖下載
AX-516EB0MB1T/P
AX-532EB0MB1T/P
AX-564EB0MB1T/P
AX-564ELB0MB1T/P
