產品特色

• 8軸EtherCAT運動控制器，最小同步時間可達2 ms

• 採用符合國際IEC 61131規範的CODESYS集成開發軟體平台，整合相關設備自動化需求

• 支援現有AS I/O模組，減少多種IO庫存，及完成彈性的擴充性

• 內建Ethernet * 2 / RS-485 / RS-232編碼器等多種介面，同時連接更多裝置

• 集成開發環境：同一平台可進行配置運動軸，提供各種運動控制規劃工具，包含 PLCopen MC 標準功能塊、E-CAM 編輯器和定位規畫圖表工具等

• 支援 IEC 61131-3 的所有編輯器 (FBD、LD、ST、SFC、CFC)，友善程式編寫

• 支援 OPC UA (Server)，無需另購 OPC UA gateway連接資訊管理系統

應用領域

木材加工、包裝、印刷、紡織、製藥

技術規格

1. 運動控制網路：

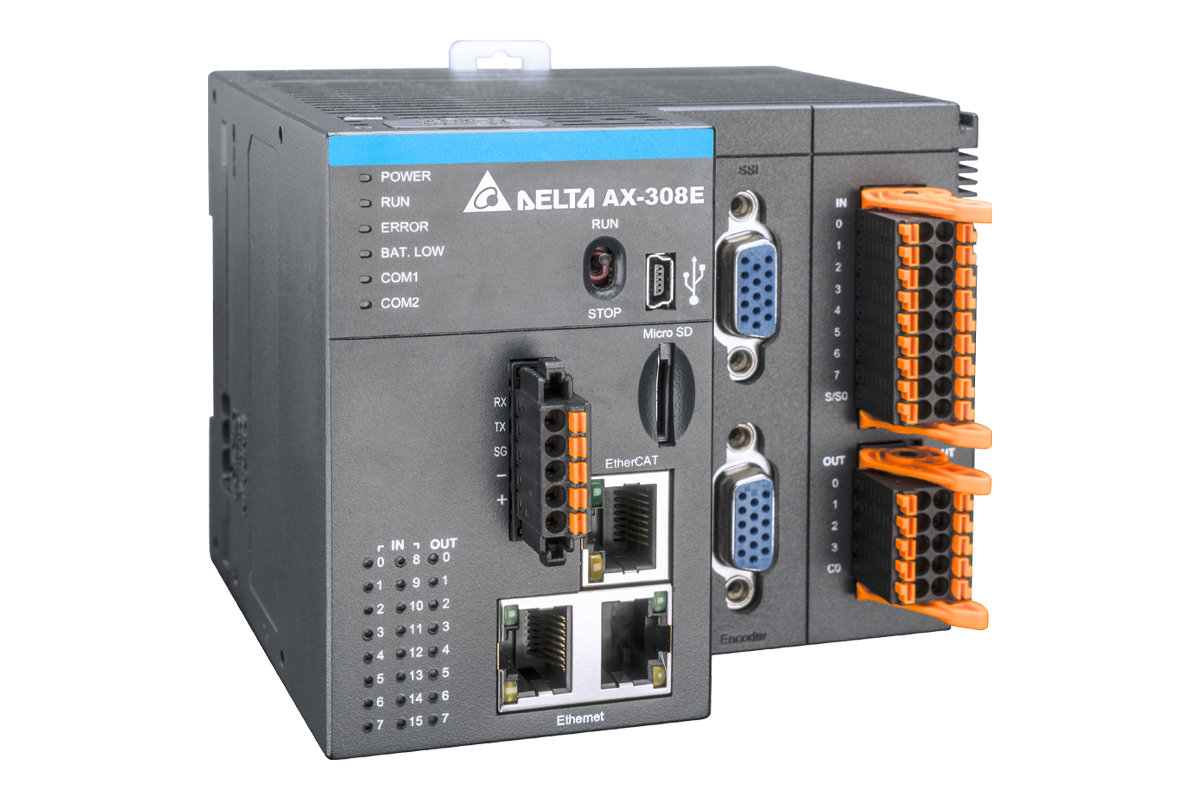

   - AX-308E：EtherCAT (100 Mbps)
2. 同步軸數/時間：最多控制16軸 (實軸+虛軸+脈波軸)
   - 8軸 / 2 ms，最多8實軸 (EtherCAT)
   - 最多4脈波軸
3. 電子凸輪功能
   - 凸輪表數量：80
   - 單一凸輪表最大點數：256點
4. 程式/效能
   - 程式容量：8 MB / 變數容量 (停電保持)：768 kbps / 變數容量 (無停電保持)：16 MB
   - LD指令執行時間：5 ns / 算數指令 (LREAL資料類型)：36 ns
5. 通訊介面
   - 編程/序列通訊口：Mini USB(2.0) / RS 232 / RS 485各1組
   - 2組Ethernet通訊口，支援Modbus TCP(Server + Client = 32) 及EtherNet/IP (Scanner/Adapter)，Scanner可連接最多 8個Adapter
6. I/O介面
   - 內建2個增量型編碼器介面和1個SSI絕對型編碼器介面
   - 主機內建6組高速計數器 (200 kHz) ，4組脈波輸出 (200 kHz)
   - 最大I/O擴充點數：輸入 8,192 bytes / 輸出 8,192 bytes
   - 最大擴充模組：共32台 (類比：16台)
7. 內建Micro SD卡槽
8. 內建RTC功能 (需自行安裝市售CR1620 3V電池)
