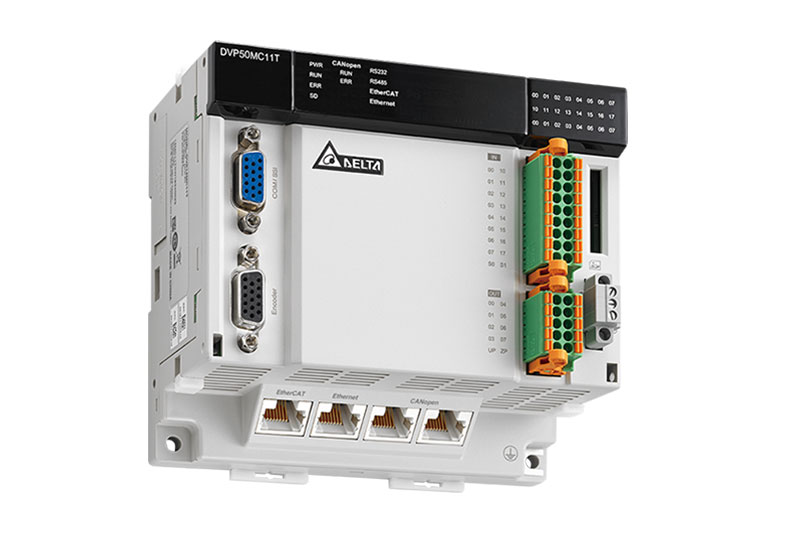

DVP-50MC

DVP50MC11T是台達自主研發的基於EtherCAT現場總線的多軸運動控制器,總線傳輸速率為100Mbps,採 用分散式時鐘,可以快速、準確、高效的傳輸資料,方便多軸同步,同時還支援國際組織所定義的運動控制標 準指令庫,方便使用者快速入門,迅速的進行專案開發。它透過 EtherCAT 介面最多可以控制 24 軸,支援位 置、速度、扭矩、原點複歸等單軸運動指令,支援電子齒輪,電子凸輪、旋切、G碼等多軸指令。 DVP50MC11T內建多種通訊口,使用者不需要增加模組就可以實現各種通訊功能,同時還支援左側和右側兩 個擴充介面(左側為高速並行擴充口),左右側可以擴充DVP-S系列左右側模組。 DVP50MC11T內建EtherCAT主站通訊口,使用者配線方便;由於採用快速、高效的EtherCAT總線和1GHz 高速浮點運算處理器,可廣泛應用在包裝、印刷、封裝、線切割、製藥等各種自動化控制領域中。

產品介紹

產品特色

  • 最多可控制24實軸,虛軸軸號範圍:1~32,不可與實軸軸號重複
  • 內建運動指令,支援Jerk和BufferMode,使用起来靈活方便
  • 支援編碼器軸和虛軸
  • 支援速度、位置、原點回歸、扭矩、位置設置等單軸指令
  • 支援電子齒輪、電子凸輪
  • 支援旋切等應用指令
  • 支援G代碼:8軸直綫插補、圓弧插補、螺旋插補
  • 支援坐標運動指令
應用領域

包裝、印刷、封裝、線切割、製藥

技術規格
  1. 傳輸速率為100Mbps EtherCAT總線網路,可以快速、準確、高效的傳輸資料
  2. 1GHZ高速浮點數運算處理器
  3. 運算精度高:64位浮點數(LREAL)數據類型的運算
  4. 可控制高達24實軸(軸號範圍:1~32)
  5. 32 軸同步時間1 ms
  6. 程式容量:20 MB
  7. 變數容量:20 MB
  8. 1個 CANopen通訊口 (支援CANopen主站或者從站)
  9. 外部輸輸入輸輸出點(16點高速輸輸入,8 點高速輸輸出)
  10. 2個增量型編碼器介面
  11. 1個SSI絕對型編碼器介面
  12. 1個獨立的乙太網路通訊口
  13. 1個獨立的EtherCAT通訊口
  14. 1 個 SD卡插槽 1 個 RS-232通訊口和1 個 RS-485通訊
  15. 強大的現場網路支援(Profibus-DP從站),可組建功能複雜的控制系統
  16. 左側擴展:可以擴展8 台 DVP-S系列左側模組
  17. 右側擴展:可以擴展DVP-S系列右側模組 (240點輸入點和240點輸出點,8 個特殊模組)
