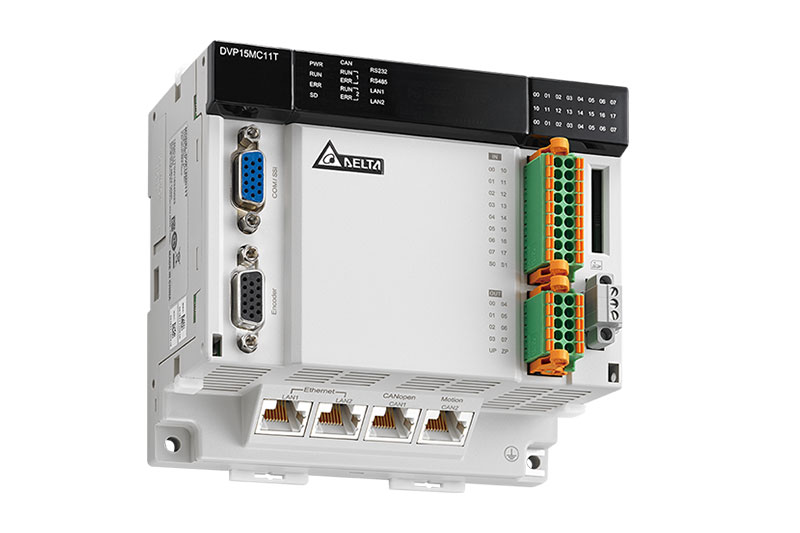

DVP-15MC

DVP15MC11T 是基於CANopen 通訊協定的多軸運動控制器,遵循CANopen DS301 基本通訊協定和DSP402 運動控制協議,內建運動指令(運動指令支援BufferMode 和 Jerk),使用起來靈活方便,方便用戶快速學習,並迅速的進行專案開發。DVP15MC11T控制器通過CANopen (Motion)介面最多可以控制24實軸,支援速度、位 置、扭矩、原點回歸等相關的單軸運動指令,支援電子齒輪,電子凸輪、旋切、G代碼等多軸指令。

產品介紹

產品特色

  • 最多可控制24實軸,虛軸軸號範圍:1~32,不可與實軸軸號 重複
  • 內建運動指令,支援Jerk和BufferMode,使用起来靈活方便
  • 支援編碼器軸和虛軸
  • 支援速度、位置、原點回歸、扭矩、位置設置等單軸指令
  • 支援電子齒輪、電子凸輪
  • 支援旋切等應用指令
  • 支援G代碼:8軸直綫插補、圓弧插補、螺旋插補
  • 支援坐標運動指令
應用領域

數控裁板機高, 速裁切機, CNC車床

技術規格
  1. 1GHZ高速浮點數運算處理器
  2. 運算精度高:支援LREAL ( 雙精度浮點數) 數據類型的運算
  3. 4 軸同步時間2 ms, 8 軸同步時間4 ms
  4. 程式容量:20 MB
  5. 變數容量:20 MB
  6. 1 個 CANopen通訊口(可以做CANopen主站或者從站)
  7. 1 個 CANopen (Motion)通訊口(運動控制專用)
  8. 外部輸輸入輸輸出點(16點高速輸輸入,8 點高速輸輸出)
  9. 2個增量型編碼器介面
  10. 1個SSI絕對型編碼器介面
  11. 兩個獨立的乙太網路通訊口
  12. 1 個 SD卡插槽 1 個 RS-232通訊口和1 個 RS-485通訊
  13. 左側擴展:可以擴展8 台 DVP-S系列左側模組
  14. 右側擴展:可以擴展DVP-S系列右側模組 (240點輸入點和240點輸出點,8 個特殊模組)
