AH系列標準型CPU

產品介紹

產品特色

  • 高階軟硬體全面整合的自動化系統

  • ISPSoft 編輯軟體,提供五種編程語言及圖形化介面
  • 背板與背板之間的近端延伸通訊線可達100公尺,增加硬體規劃的彈性
  • 支援模組熱插拔功能,提升維護便利性
應用領域

產業機械應用

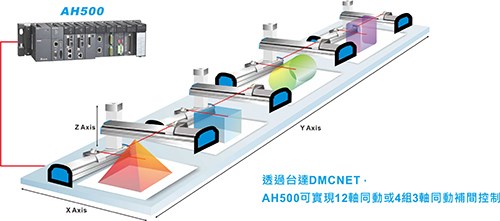

AH500的優異運動控制功能,可實現任意三軸直線補間、任意兩軸圓弧補間、及任意三軸螺旋補間與連續補間功能,透過台達DMCNET高速通訊網路架構,更可達到1ms的指令週期內12軸同動或4組3軸同動補間功能。無論是複雜的程序控制或是精密的運動控制需求,都能透過AH500來實現,有效應用於各種產業機台,如建材機,經編機,食品包裝機等等。

系統應用

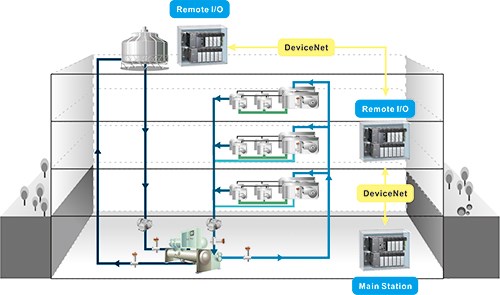

AH500是為了各種高階自動化系統應用而設計的模組化控制器,多樣化的模組選擇及優異的系統架構擴充性,為各種系統應用行業提供優化解決方案;例如針對建築空調(HVAC)以及造紙行業的遠端I/O需求,AH500主站可作為中央控制系統,將AH500的遠端I/O分散建置在HVAC系統中不同的樓層位置,或是造紙行業中不同的製程階段,提供樓宇自動化或是工廠自動化的完整解決方案。

技術規格
  1. 採用32位元處理器
  2. 最大 I/O 擴充點數:
      - DIO最大支援點數為4,352點
      - AIO最大支援通道數為544個通道
      - RIO最大支援能力為100,000點以上
  3. 程式容量:最大384k steps (1.5MB)
  4. 資料暫存器增加為(D+L) 256k words
  5. 高速的程式處理能力:LD處理速度為0.02µs
  6. CPU模組內建全隔離RS-232/422/485、Mini USB、Ethernet、標準SD(標準型主機)/SDHC(進階型主機)記憶卡功能
  7. 多元化模組選擇,包含數位I/O、類比I/O、溫度、網路、脈波及DMCNET與EtherCAT運動控制等模組
