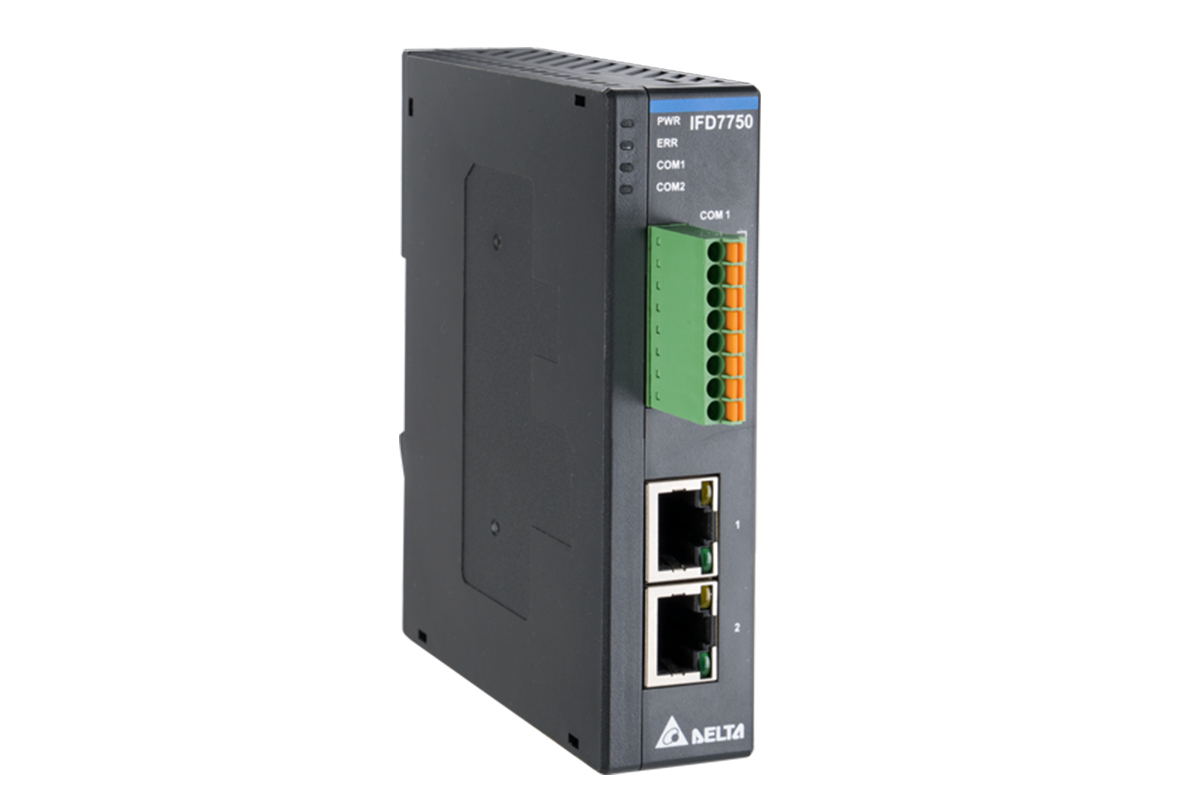

IFD7750

IFD7750 為乙太網路通訊轉換器，可橋接乙太網路設備與串列 (RS-422/RS-485) 設備之通訊

產品介紹

產品特色

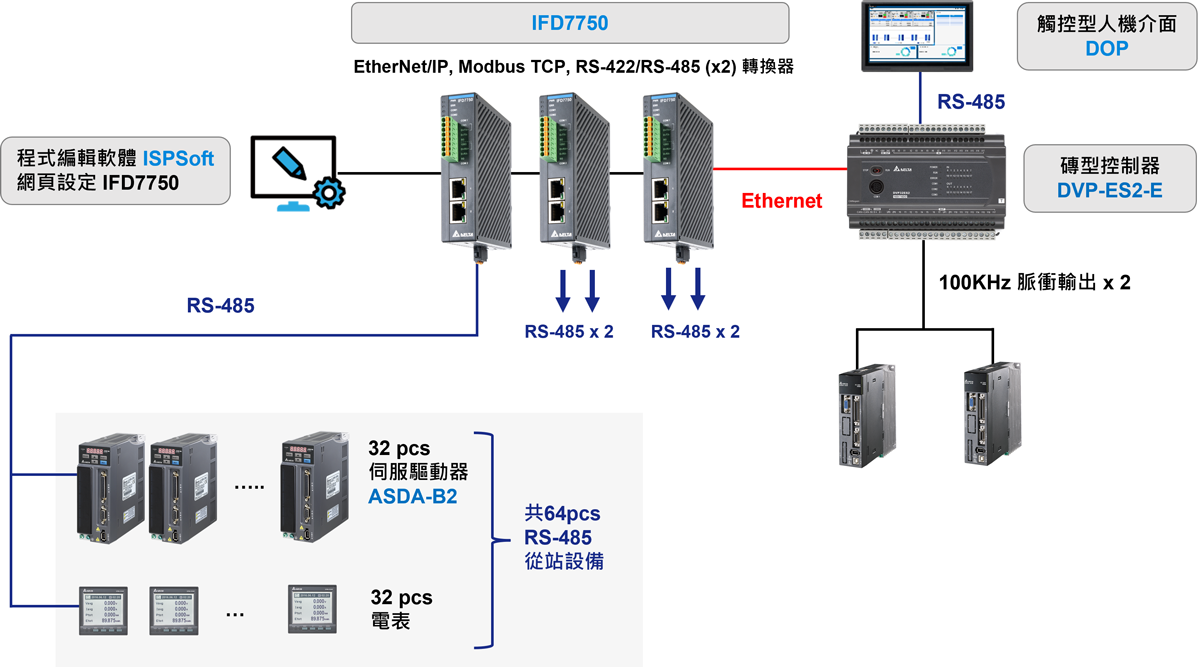

  • 可同時支援 2 組 RS-485，單一端口最多可連接 32 台從站設備，2 個端口最多共可連接 64 台 RS-485 從站設備
  • 支援雙埠網路拓樸，可串接乙太網路設備，減少現場交換機需求
  • 乙太網路埠與串列通訊端子台皆位於模組正面，利於安裝
  • 內建串列端終端電阻 (120Ω)
  • 支援 MODBUS、MODBUS TCP、EtherNet/IP、SNMP 通訊協定與 User Define 通訊 (UD Link)
  • 支援台達通訊軟體 COMMGR 進行設備掃描與修改 IP 位址，並通過 Ethernet 進入網頁進行參數設定與網路診斷
  • 支援串列通訊協定：MODBUS ASCII/RTU、RS-485/RS-422 自定義通訊格式
  • 支援串列端 MODBUS 資料交換表，可將資料暫存於 IFD7750 中
  • 支援串列端 MODBUS 廣播 (站號 0)






技術規格
型號 IFD7750
電氣規格
電源電壓 24 VDC (-15%~20%)
消耗電力 1.6 W
絕緣電壓 500 VAC
重量 126g
乙太網路規格
通訊協定 MODBUS TCP, EtherNet/IP, TCP, UDP, SNMP, ARP, ICMP, DHCP, HTTP
傳輸速率 10/100Mbps Auto-Detect
建議線材 CAT5e，最長 100 公尺
通訊介面及數量 2 ports Ethernet (RJ-45) with Auto MDI/MDIX
串列通訊規格
通訊協定 MODBUS ASCII/RTU、自定義通訊格式
通訊速率 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200, 230,400, 460,800, 750,000, 921,600bps
通訊格式 Stop bit: 1, 2 ; Parity bit: None, Odd, Even ; Data bit: 7, 8
通訊介面及數量 2 ports RS-485 or 1 port RS-422 (8-pin 歐式端子台)
