OPENCNC
單機式電腦數值控制器
NC 50E 系列

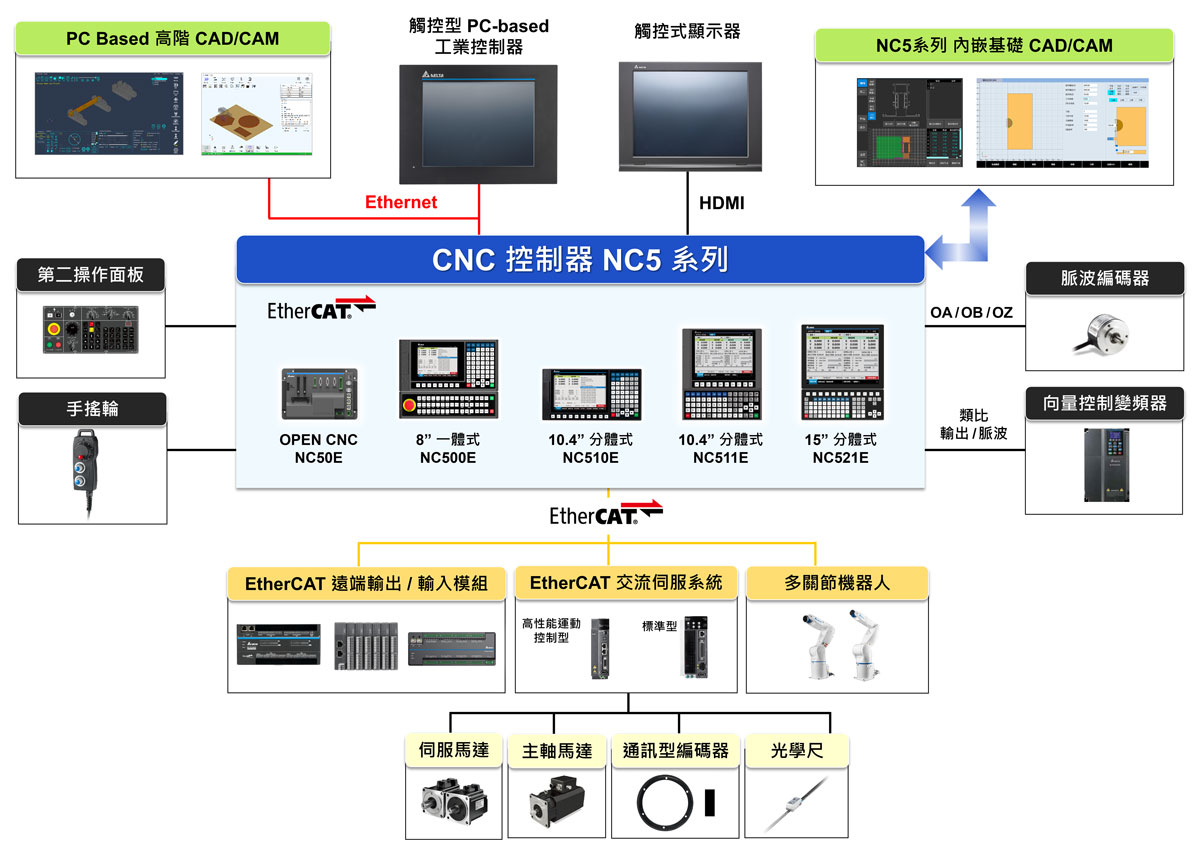

台達新世代 NC50E OPEN CNC 系列電腦數值控制器,提供多種操作介面擴充方式,包含觸控螢幕、PC-NC 架構或傳統 MOP 面板介面,可透過 EtherCAT 即時高速通訊總線,搭配整合台達伺服驅動系統 ASDA-A3 / ASDA-B3 系列、交流馬達驅動器及主軸系統等,進行高速資料傳輸及控制,實現工具機定速、定轉矩與精密定位控制。可透過HMI 編輯器彈性設計客製操作介面,亦可透過PC BasedAPI架構開發高階需求或整合行業專用 CAD/CAM,進而實現類機床行業的使用需求。此外,多軸多通道的功能,可滿足多平面、多工件同時加工,亦可同時控制機械手臂進行上下料的移載需求。



產品介紹

產品特色
  • 高效運算核心處理器
  • 支援 EtherCAT 高速通訊總線
  • 支援標準 G 代碼與擴充 Macro 語法,適用於車床、銑床與磨床等行業
  • 可控制多種機械手臂的上下料應用
  • 多軸多通道,可同時控制最多達 4 通道、24 伺服軸與 8 主軸
  • 採 DOPSoft 軟體,編程客製化操作介面,適應於各式加工機需求
  • 操作簡易,高度整合台達行業專用 CAD/CAM 平台
  • 開放式架構,搭配台達CNC API 開發 PC 加值軟體






技術規格

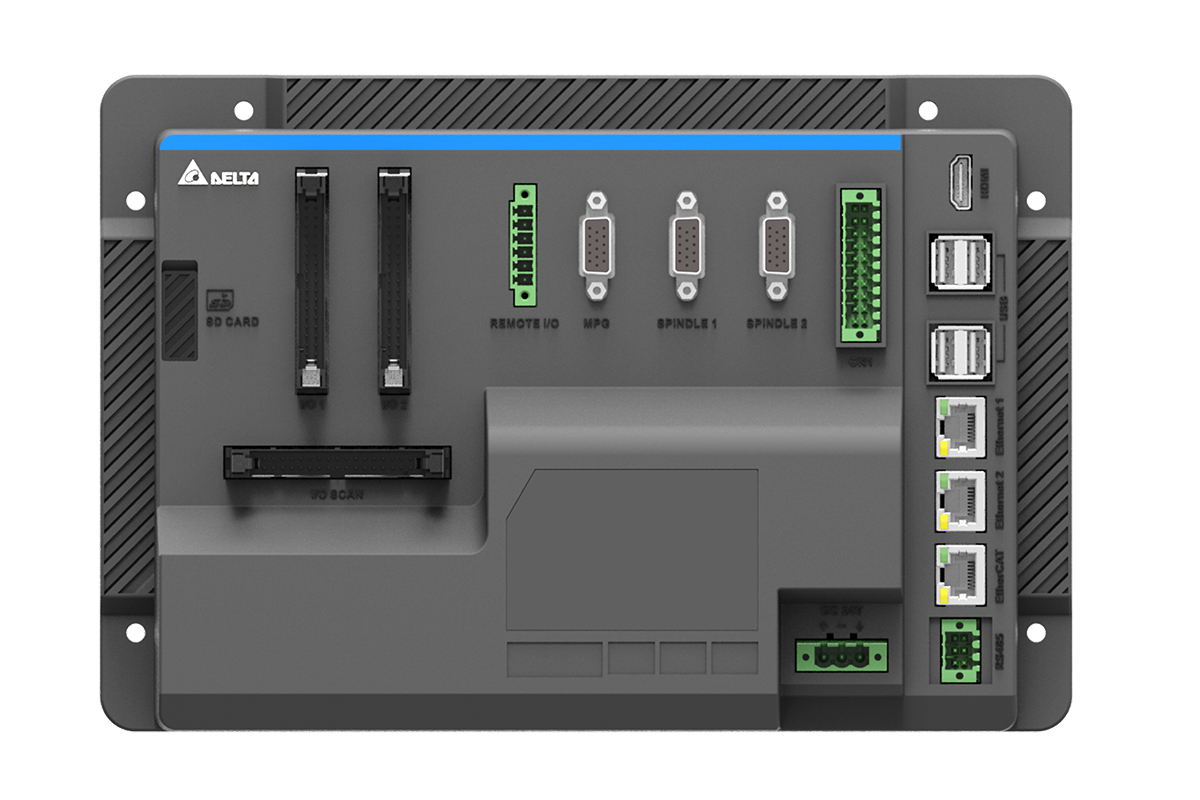

  NC50E-FE / NC50E-WE / NC50EH-FE
輸入電壓類型 24 VDC + 15% / -10%
耗電量 28 W
輸出解析度 HDMI輸出最高 1,920 x 1,080
網路介面 CIEEE 802.3 / 802.3u / 802.3ab 1 G bps x 2
串列通訊埠 RS-485 x 1
運動控制總線 EtherCAT主站,執行週期: 1 ms,最多可控制24個運動軸
Micro SD 記憶卡擴充 SD 3.0 ; FAT32 / EXT4 ; 最大容量2TB
USB擴充 USB type A 2.0 ; FAT32 ; 最大容量2TB x 4
電池 內建鈕扣電池(CR2032)
安裝方式 正面鎖附
外觀尺寸 W x H x D 270 x 183 x 60 mm
重量 1.5 kg
安規認證 CE
系統調校 預覽4,000 個單節、單節處理能力 4,000 bps、最小命令精度 1 nm
PLC LD 階梯圖
HMI DOPSoft人機介面編程 / 執行巨集 / LUA直譯式語法



型號 NC50E-FE NC50E-WE NC50EH-FE
介面端子
本機 DI 輸入 32 32 32
本機 D 輸入 32 32 32
本機 DA 類比輸出 2 1 2
主軸脈波控制 2 N/A 2
高速輸入接點 8 8 8
運動控制功能
控制路徑數 2 2 4
系統總軸數
(進給軸 + 主軸)
16 9 24
通道最高軸數 12 9 16
通道最大插值軸數 4 3 5
系統最大主軸數 4 1 8
銑床
車床
(C/S軸) 車銑複合
斜平面 - - 選配
RTCP - - 選配
應用行業 泛用 / 3C 加工 木工 高階應用
進階行業CAM 系統 選配 選配 選配
