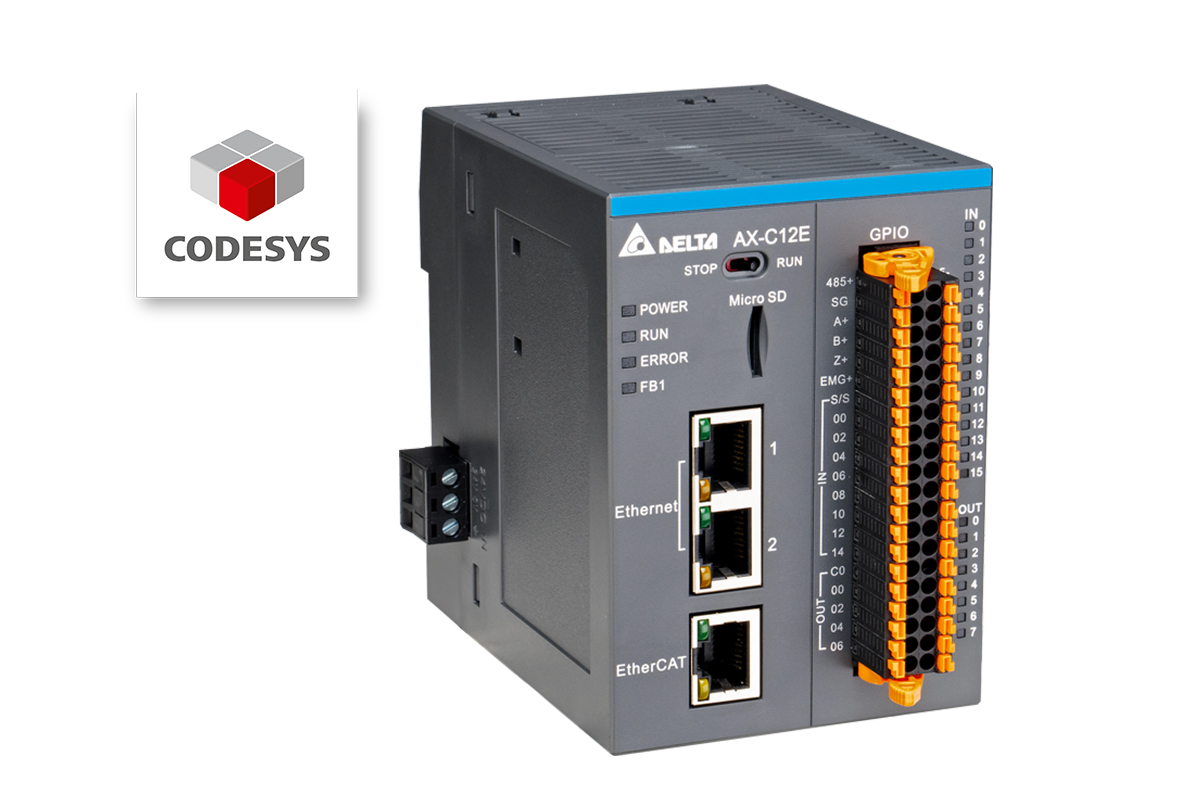

AX-C系列運動控制型CPU

AX-C 系列為 AX 家族中的 EtherCAT 小型運動控制器，採用 CODESYS 平台，最高可支援 12 軸的同步運動，內建本地I/O，並可透過遠端 I/O連結拓展擴充，Ethernet 通訊口滿足對上通訊與協同其他設備運作的需求。AX-C 系列運動控制器具備程序控制、運動控制、訊息處理完整功能，提供高執行效率與便利的開發環境，以優於同級產品的性能，提供客戶絕佳的產品使用體驗。

產品介紹

產品特色

• 一機滿足基本運動控制功能：基本同步軸支援高達 12 軸，內建 EtherCAT 口、Ethernet 雙網口、SD 卡槽。I/O介面提供 RS-485 通訊口，內建編碼器差動訊號輸入介面，並提供 16 點輸入(4 組 200kHz 高速計數器輸入) 與 8 點輸出 (4 軸 200kHz 脈波輸出)
• 強大運算效能：採用優於市售同級產品的高效處理器，基本指令處理速度可達 1 ns，程式增加，效能高速穩定不打折
• 配置擴充靈活便利：可彈性搭配台達提供多種 EtherCAT 遠端模組方案，依客戶需求達到最適 I/O 配置

應用領域

包裝、機床、食品、木材/金屬加工、鋰電、電子組裝

技術規格

	AX-C12EB
運動控制協議	EtherCAT
實軸數	12 (+4 PTO)
總軸數 (實+虛)	12 (+4 PTO)
基本指令運算速度	1ns
程式容量	128MB
資料容量	256MB
I/O擴充	僅支援遠端模組，最多支援64從站
I/O資料容量	IN：131,072 bytes / OUT：131,072 bytes
內建I/O點數	DI: 16點 (4組200 kHz高速計數器) / DO: 8點 (4軸200 kHz 脈波輸出)
內建通訊口	EtherCAT x 1、Ethernet x 2、RS-485 x 1
內建通訊協定	EtherCAT、OPC UA (Server) 、Modbus、Modbus TCP、EtherNet/IP
輸入電源	24 VDC
