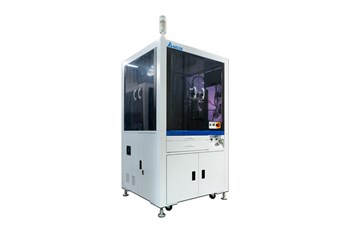

AI 六面檢查機

台達 AI 六面外觀檢查機,結合高精度馬達、運動控制模組,以及即時飛拍系統的自動化光學檢測技術 (Automatic Optical Inspection, AOI),以每分鐘高達 12,000 件的速度進行高速檢測,不僅強化瑕疵檢測效果,大幅提高良率,同時避免誤判 (overkill) 與漏檢的情況。可根據不同生產需求進行彈性客製化設計,並支援統計系統與多種圖表,產線提供製程分析,助力管理者進行更精準的決策。

憑藉 AI 預知與 AI 監督兩大核心技術,AI 六面外觀檢查機能克服人工目檢的與現有 AOI 技術侷限,讓瑕疵無所遁形, 將產品的批間差異最小化,可廣泛應用於被動元件、LED、陶瓷導熱片等產業,對各類元件進行全方位檢查。

產品介紹

產品特色
  • 先進 AI 演算法,克服 AOI 設備難以檢出的細微瑕疵
  • 可檢測 0.4 x 0.2 mm 至 3.2 x 1.6 mm等尺寸的元件
  • 檢測站別最多可達 8 站
  • 客製視野設計,可按照客戶需求,進行區域放大檢測
  • 優異的光學檢測技術支援,專業客製化光源
  • 動作流程:
    放料至供料器 → 供料器下料至玻璃盤 → 玻璃盤帶動待檢料至各站別檢測 → 分析各站檢測數據 →系統依據結果分料 (OK、NG、RETEST)





應用領域
  • 被動組件、LED 、陶瓷導熱片等元件各面檢查


技術規格
    AM-TCP21001 AM-TCP21004 AM-TCP21002
  機台尺寸 (L x W x H) 1,010 x 1,010 x 2,100 mm (± 100 mm)
  重量 (kg) 650 kg (± 100 kg)
  適用檢測元件尺寸 最大 3.2 x 1.6 mm
最小 0.6 x 0.3 mm
最大 3.2 x 1.6 mm
最小 1.0 x 0.5 mm
最大 3.2 x 1.6 mm
最小 0.4 x 0.2 mm
  適用場合 組件各面檢查
  產品供料方式 震動盤供料 (可擴充儲料斗,適用產線換料頻率:1 hr)、客製 Tray 盤
  產品篩選料盒數 4 Bins
  速度 最高 12,000 個/分鐘 最高 7,000 個/分鐘 最高 8,000 個/分鐘
  供料系統 Daishin、產台 等 5 家以上震動盤製造商可選擇
  檢測站別數 6 站
  相機畫素 40 萬彩色 CCD
  鏡頭倍率 0.3 ~ 4.5X (變倍、定倍皆可)
  光源系統 複合式多通道超高亮度光源
  數據儲存 最多 3 個月
  重測率 < 3%
  誤判率 < 3% (+AI ≦ 1%)
  漏檢率 0% (符合驗收規範條件)
  主機配置 Intel I9 CPU IPC、Win 10 作業系統、22" 螢幕
  其他配置 AI、UPS、Barcode Reader
  電源需求 AC 單相 220 V / 60 Hz / 30 A
  氣源需求 5 ~ 6 kg/cm2
  I/O 介面 I/O 訊號
  通訊介面 乙太網路 TCP / IP 10 / 100 Mbps
  產品保固 1 年
